超耐熱樹脂ユーピレックス（グレード詳細）

UBEのポリイミド「ユーピレックス®」の基本となるグレードです。
ポリイミドの中でも非常に高い剛性と耐熱性が特長です。
アウトガスが少なく、表面平滑性と耐薬品性に優れます。

「ユーピレックス-S」の品番と面積係数

タイプ	品　番	厚さ（µm）	幅*（mm）	面積係数（m²/kg）
ユーピレックス®-S	12.5SN	12.5	508,514	54.4
	25S	25	508,514/1016,1028	27.2
	50S	50	508,514/1016,1028	13.6
	75S	75	508,514/1016,1028	9.1
	125S	125	508,514	5.4

その他の幅については、別途ご相談ください。

（1）機械的特性

「ユーピレックス® -S」は、広い温度範囲にわたって優れた機械的特性を示します。「ユーピレックス® -S」は、高い引張り強さと弾性率が特長で、長期耐熱性にも優れています。また、耐加水分解性に優れているのも大きな特長で、沸騰水中に長時間浸しても物性変化がほとんどありません。

項　目	単位	標準値（ユーピレックス® -S）								測定方法
		25S				50S	75S		125S
		-269℃	-196℃	25℃	300℃	25℃	25℃	200℃	25℃
引張り強度	MPa	740	650	520	290	460	360	270	340	ASTM D882
5％伸長時応力	MPa	-	-	260	90	-	210	110	-	ASTM D882
伸び率	％	10	20	40	70	50	50	80	60	ASTM D882
引張り弾性率	GPa	-	-	9.1	3.7	9.3	6.9	3.8	7.6	ASTM D882
引裂き強度 Graves	N/mm	-	-	600	-	-	470	-	-	ASTM D1004
引裂き伝播抵抗 Elmendorf	N	-	-	3.2	-	-	4.2	-	-	ASTM D1922
耐屈曲回数MIT	Cycles	-	-	>100,000	-	-	>12,000	-	-	ASTM D2176
密　度	×10³kg/m³	-	-	1.47	-	1.47	1.47	-	1.47	ASTM D1505
動摩擦係数（フィルム間）	-	-	-	0.4	-	-	0.4	-	-	ASTM D1894

（2）電気的特性

「ユーピレックス® -S」は、広い温度範囲、周波数範囲にわたって優れた電気特性を示します。特に高温で電気特性の低下が少ないのが、他のプラスチックフィルムには見られない特長です。さらに絶縁欠陥が少なく、高信頼性を要求される電機･電子分野に最適です。

項　目	単位	標準値（ユーピレックス® -S）				測定条件	測定方法
		25S		75S
		25℃	200℃	25℃	200℃
絶縁破壊電圧	kV	6.8	6.8	11	11	60Hz	ASTM D149
誘電率	-	3.5	3.3	3.3	3.2	1kHz	ASTM D150
誘電率	-	-	-	3.5	-	1MHz	ASTM D150
誘電正接	-	0.0013	0.0078	0.0038	0.0056	1kHz	ASTM D150
誘電正接	-	-	-	0.0049	-	1MHz	ASTM D150
体積抵抗率	Ω･m	>10¹⁴	>10¹³	>10¹⁴	>10¹⁴	DC 100V	ASTM D257
表面抵抗率	Ω	>10¹⁷	>10¹⁵	>10¹⁶	>10¹⁵	DC 100V	ASTM D257

（3）熱的特性

「ユーピレックス® -S」は、あらゆるプラスチックフィルムの中で最高の耐熱性を有しています。熱分解開始温度が高い、加熱収縮率と線膨張係数が小さい、難燃性（UL94 V-0）である等の特長があります。このため加熱による寸法変化が小さく、微細回路を持つTABやFPCのベースフィルムに最適です。

項　目	単位	標準値（ユーピレックス® -S）				測定条件	測定方法
項　目	単位	25S	50S	75S	125S	測定条件	測定方法
線膨張係数 (50～200℃)	ppm/℃	12	16	20	22	昇温速度5℃/min	微小線膨張計
加熱収縮率	％	0.05	0.02	0.01	0.01	200℃、2時間	ASTM D1204
融　点	℃	なし				-	-
比　熱	kJ/(kg･K)	1.13				-	示差熱量計
耐熱寿命（引張り強度）	℃	290				20,000時間	固定温度法
耐燃焼性	-	V-0				-	UL94
酸素指数	％	66				-	JIS K7201
熱伝導率	W/(m･K)	0.29				厚さ方向	レーザーフラッシュ法

（4）化学的特性

「ユーピレックス -S」化学的特性　写真「ユーピレックス® -S」は、あらゆる有機溶剤に不溶であり、その他の酸、アルカリなどほとんどの化学薬品に対しても十分な耐性を有しています。これらの耐薬品性は、単に物性保持率が高いだけでなく、寸法変化率が小さいのも特長です。各種自動車用オイル（エンジンオイル、ブレーキオイル、ガソリンなど）への耐性も強く、車載向けにも使用できます。

項　目			標準値（ユーピレックス®-25S）			測定条件	測定方法
項　目			強度保持率（％）	伸び保持率（％）	弾性保持率（％）	測定条件	測定方法
耐薬品性	10％苛性ソーダ		80	60	95	25℃5日間浸漬	ASTM D882
	氷酢酸		100	95	100	110℃ 5週間浸漬
	水	PH=1.0	95	85	100	100℃ 2週間浸漬
		PH=4.2	95	85	100	100℃ 2週間浸漬
		PH=8.9	95	85	100	100℃ 2週間浸漬
		PH=10.0	95	85	100	100℃ 4日間浸漬
	吸水率		1.4%			23℃ 24時間水中浸漬	ASTM D570
	吸水率		0.8%			50℃ RH60％平衡	ASTM D570
ガス透過度	水蒸気		1.7×10^-3kg/m²/25µm			38℃、RH90％、24時間	ASTM E96
	酸　素		0.8×10^-6m³/m²/25µm			30℃、1気圧24時間	ASTM D1434
	炭酸ガス		1.2×10^-6m³/m²/25µm			30℃、1気圧24時間	ASTM D1434

（5）フィルム特性の比較

各種耐熱性フィルムの一般的性質

項　目		単位	ユーピレックス®-25S	一般的なポリイミド	ポリエステル	ポリサルホン	ポリ四フッ化エチレン
密　度		×10³kg/m³	1.47	1.42	1.38～1.41	1.24～1.25	2.1～2.2
引張り強度		MPa	520	170	140～250	60～70	10～30
伸び率		％	40	70	60～170	60～110	100～400
引張り弾性率		GPa	9.1	3.0	-	-	-
引裂き伝播抵抗 Elmendorf		N	3.2	3.1	4.9～10.8	3.9～4.9	3.9
耐薬品性	有機溶剤	-	優	優	優	優	優
	強酸	-	良	良	良	優	優
	強アルカリ	-	良	劣	良	優	優
誘電率		-	3.5	3.5	3.2	3.1	2.1
誘電正接		-	0.0013	0.003	0.005	0.0008	0.0002

Modern Plastics Encyclopedia; McGraw-Hill, Inc., New York

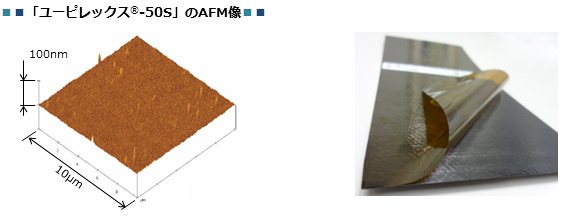

（6）表面平滑性

「ユーピレックス® -S」は、表面粗さが小さく、非常に平滑な表面形態を有しています。そのため、他の高耐熱樹脂の製膜用キャリア材やクッション材、離型材としても好適に使用できます。加熱時のアウトガス量が一般的なポリイミドより極めて少ないため、真空や高温プロセスをともなう多くの用途に最適なフィルムです。

表面粗さ	単位	標準値（ユーピレックス® -S）				一般的なポリイミド	PET	測定方法
表面粗さ	単位	25S	50S	75S	125S	一般的なポリイミド	PET	測定方法
Rms	nm	3.8	2.0	2.2	2.1	5.6	-	走査型プローブ顕微鏡（スキャンエリア=10µm□）
Ra	nm	2.1	1.2	1.3	1.1	3.2	22
Rz	nm	64.9	60.3	57.8	51.5	100	-

＜キャリア材、クッション材料等、用途例＞

「ユーピレックス® -S」をキャリア材として作製した樹脂被膜は、後で剥がせる適度な密着力を示します。また、得られた樹脂被膜は、非常に平滑な表面を有しています。
さらに、加熱時のアウトガス量が一般的なポリイミドより極めて少ないため、真空や高温プロセスをともなう多くの用途に最適なフィルムです。

「ユーピレックス -S」のキャリア材、クッション材等使用方法

「ユーピレックス® -S」と製膜品との密着強度

相手の樹脂		180°剥離密着力（N/10mm）	サンプル作製方法（キャリア材＝ユーピレックス®-25S）
種類	厚み（µm）	180°剥離密着力（N/10mm）	サンプル作製方法（キャリア材＝ユーピレックス®-25S）
日東電工製　31B	34	3.0	31Bをキャリア材に室温で貼り付け
日東電工製　31B	34	5.2	31Bをキャリア材に室温で貼り付け後、70℃×20hで放置
ニチバン製　　LP24	42	2.1	LP24をキャリア材に室温で貼り付け
ニチバン製　　LP24	42	3.8	LP24をキャリア材に室温で貼り付け後→70℃×20h放置
エポキシ樹脂	38	1.2¹⁾	キャリア材に塗工後、メーカー推奨条件で熱硬化 1) 90°剥離
エポキシプリプレグ	91	1.0	エポキシプリプレグを2枚のキャリア材で挟んで熱プレス
ユーピレックス®-25VT	25	0.08	ユーピレックス®-25VTを2枚のキャリア材で挟み、
ユーピレックス®-25VT	25	0.08	320℃で予熱後に熱プレス。
ユピア®-ST（U-ワニス-S）	26	1.1	ユピア®-STをキャリア材に塗工後、Max400℃で熱硬化

「ユーピレックス®-RN」は、成形加工性や耐環境特性などの優れた物理的特性を持っています。
その特性から、絶縁材用途の他、エンボス加工やスピーカーの振動板、航空宇宙分野材料などに使用されています。

酸、有機溶剤に対する耐性に優れているだけではなく、アルカリに対しても強い耐性があります。
耐熱性に優れ、電気的特性、耐放射線性などにも優れています。
熱と力を加えることで良く伸びる特性をもっているため、絞り加工による立体成形が容易です。
得られた成形品は強度に優れています。
「ユーピレックス®-S」と比べ弾性率が低く、柔軟性があるため、リボン状のものをコイルなどの導体に巻くことで、優れた絶縁層を形成できます。

ユーピレックス-RN 製品写真

「ユーピレックス®-RN」の品番と面積係数

タイプ	品　番	厚さ（µm）	幅*（mm）	面積係数（m²/kg）
ユーピレックス®-RN	25RN	25	508	28.8
	50RN	50	508	14.4
	75RN	75	508	9.6
	125RN	125	508	5.8

その他の幅については、別途ご相談ください。

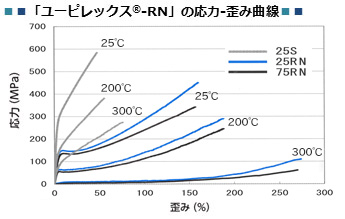

（1）機械的特性

項　目	単位	標準値（ユーピレックス® -RN）		測定方法
項　目	単位	25RN	75RN	測定方法
引張り強度	MPa	390	380	ASTM D882
伸び率	％	160	150	ASTM D882
引張り弾性率	GPa	3.9	3.9	ASTM D882
密　度	×10³kg/m³	1.39	1.39	ASTM D-1505-03

（2）電気的特性

項　目	単位	標準値（ユーピレックス® -RN）		測定条件	測定方法
項　目	単位	25RN	75RN	測定条件	測定方法
絶縁破壊電圧	kV	7.1	13.9	60Hz	ASTM D149
誘電率	-	3.4	3.5	1MHz	ASTM D150
誘電正接	-	0.007	0.009	1MHz	ASTM D150
体積抵抗率	Ω･m	>10¹⁴	>10¹⁴	DC 100V	ASTM D257
表面抵抗率	Ω	>10¹⁵	>10¹⁶	DC 100V	ASTM D257

（3）熱的特性

項　目	単位	標準値（ユーピレックス® -RN）		測定条件	測定方法
項　目	単位	25RN	75RN	測定条件	測定方法
耐熱寿命（引張り強度）	℃	270	270	20,000時間	固定温度法
耐燃焼性	-	V-0	V-0	-	UL94

（4）化学的特性

項　目	単位	標準値（ユーピレックス® -RN）		測定方法
項　目	単位	25RN	75RN	測定方法
吸水率	％	1.4	1.7	ASTM D570

「ユーピレックス®-VT」「ユーピレックス®-NVT」は、「ユーピレックス®-S」と同等な特性を有するポリイミド樹脂層の両表面に熱融着性ポリイミド樹脂層を形成した、熱融着性ポリイミドフィルムです。
「ユーピレックス®-VT」「ユーピレックス®-NVT」と金属箔（Cu、SUS、Alなど）を熱プレスすることにより、基材が完全にポリイミド樹脂のみの高性能な電子回路用フレキシブル基板を作ることができます。また、金属、セラミックなどの様々な材質、形状に対して張り合わせることが出来、接着フィルムとして応用可能です。

接着剤を使用しない電子回路用フレキシブル基板が作れます。
高強度で、引裂き抵抗が非常に大きい“タフ”なフィルムです。
低吸水率、低寸法変化率、高耐熱性など「ユーピレックス®-S」の優れた特長を継承しつつ、熱プレスによるラミネート加工性を付与しています。

ユーピレックス-VT ユーピレックス-NVT 製品写真

「ユーピレックス-VT」「ユーピレックス-NVT」図

「ユーピレックス®-VT」の品番と面積係数

タイプ	品　番	厚さ（µm）	幅*（mm）	面積係数（m²/kg）
ユーピレックス®-VT	12.5VT	13	510, 520	54.9
	20VT	20	510, 520	35.1
	25VT	25	510, 520	28.0
	50VT	50	510, 520	13.9

「ユーピレックス®-NVT」の品番と面積係数

タイプ	品　番	厚さ（µm）	幅*（mm）	面積係数（m²/kg）
ユーピレックス®-NVT	12.5NVT	13	510, 520	55.1
	20NVT	20	510, 520	35.5
	25NVT	25	510, 520	28.4
	50NVT	50	510, 520	14.0

その他の幅については、別途ご相談ください。

（1）機械的特性

項　目	単位	標準値（ユーピレックス®-VT）		測定方法
項　目	単位	25VT	50VT	測定方法
引張り強度	MPa	530	540	ASTM D882
引裂き強度	N/mm	3.0	4.3	IPC-TM-650 2.4.17.1
伸び率	％	90	90	ASTM D882
引張り弾性率	GPa	7.5	7.6	ASTM D882
密　度	×10³kg/m³	1.43	1.44	ASTM D-1505-03

（2）電気的特性

項　目	単位	標準値（ユーピレックス®-VT）		測定条件	測定方法
項　目	単位	25VT	50VT	測定条件	測定方法
絶縁破壊電圧	kV	7.2	10.5	60Hz	ASTM D149
誘電率	-	3.2	3.3	1GHz	Triplate-Line Resonator
誘電率	-	3.2	3.3	10GHz	Triplate-Line Resonator
誘電正接	-	0.005	0.004	1GHz	Triplate-Line Resonator
誘電正接	-	0.007	0.007	10GHz	Triplate-Line Resonator
体積抵抗率	Ω･m	>10¹⁴	>10¹⁴	DC 100V	ASTM D257
表面抵抗率	Ω	>10¹⁵	>10¹⁵	DC 100V	ASTM D257

（3）熱的特性

項　目	単位	標準値（ユーピレックス®-VT）		測定条件	測定方法
項　目	単位	25VT	50VT	測定条件	測定方法
線膨張係数 (50～300℃)	ppm/℃	20	20	-	微小線膨張計
加熱収縮率	％	0.31	0.35	300℃、2時間	JIS C2318
5%重量減少温度	℃	584	582	空気中	TG-DTA
耐燃焼性	-	V-0	V-0	-	UL94

（4）化学的特性

項　目	単位	標準値（ユーピレックス®-VT）		測定方法
項　目	単位	25VT	50VT	測定方法
吸水率	％	1.1	1.4	ASTM D570
吸湿膨張係数	ppm/%RH	14	13	UBE法

「ユーピレックス®-SGA」は「ユーピレックス®-S」の両表面に特殊処理を行い、接着性を向上させたポリイミドフィルムです。
表面接着性が高いことからスパッタやメッキ加工に好適で、高性能な電子回路用フレキシブル基板を作ることができます。
また、LOCパッケージのための接着テープ基材としても使用できます。

スパッタやメッキ加工では、接着剤を使用しない電子回路用フレキシブル基板が作れます。

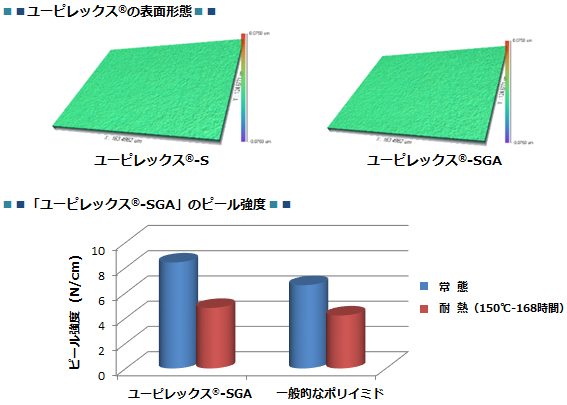

ピール強度が高く、表面平滑性が非常に高いことが特長です。
低吸水率、低寸法変化率、高耐熱性など「ユーピレックス®-S」の優れた特長を継承しています。

「ユーピレックス-SGA」製品写真

「ユーピレックス®-SGA」の品番と面積係数

タイプ	品　番	厚さ（µm）	幅*（mm）	面積係数（m²/kg）
ユーピレックス®-SGA	25SGA	25	508	27.2
ユーピレックス®-SGA	50SGA	50	508	13.6

その他の幅については、別途ご相談ください。

（1）機械的特性

項　目	単位	標準値（ユーピレックス®-SGA）		測定方法
項　目	単位	25SGA	50SGA	測定方法
引張り強度	MPa	490	490	ASTM D882
伸び率	％	40	45	ASTM D882
引張り弾性率	GPa	10	9.7	ASTM D882
密　度	×10³kg/m³	1.47	1.47	ASTM D-1505

（2）電気的特性

項　目	単位	標準値（ユーピレックス®-SGA）		測定条件	測定方法
項　目	単位	25SGA	50SGA	測定条件	測定方法
絶縁破壊電圧	kV	6.4	10.6	60Hz	ASTM D149
誘電率	-	3.4	-	1GHz	IPC-TM650 2.5.5.9
誘電正接	-	0.003	-	1GHz	IPC-TM650 2.5.5.9
体積抵抗率	Ω･m	>10¹⁴	>10¹⁴	DC 100V	ASTM D257
表面抵抗率	Ω	>10¹⁶	>10¹⁶	DC 100V	ASTM D257

（3）熱的特性

項　目	単位	標準値（ユーピレックス®-SGA）		測定条件	測定方法
項　目	単位	25SGA	50SGA	測定条件	測定方法
線膨張係数 (50～200℃)	ppm/℃	13	14	-	微小線膨張計
加熱収縮率	％	0.06	0.06	200℃、2時間	ASTM D1204

（4）化学的特性

項　目	単位	標準値（ユーピレックス®-SGA）		測定方法
項　目	単位	25SGA	50SGA	測定方法
吸水率	％	1.2	1.4	ASTM D570
